EPN 705  Dławnice kablowe z mosiądzu EMV

Dławnice kablowe EMV odgrywają znaczącą rolę przy prawidłowym wprowadzeniu kabli powlekanych i przewodów do osłoniętego systemu. Zapewniają one trwałe połączenie z niewielkim oporem omowym i indukcyjnym pomiędzy powłoką kabla i obudową.

Nasze dławnice kablowe EMV spełniają te wymagania w doskonały sposób.

Montaż dławnicy typu EPN 705 jest prosty i szybki:
1.   Częściowe odsłonięcie powłoki poprzez usunięcie pokrycia na długości ok. 10 cm.
2.    Przeprowadzić przewód przez dławnicę od strony nakrętki do momentu, gdy pola piór ucisną odsłonięte przewody.
3.   Dokręcić nakrętkę – gotowe!

Ta zasada działania umożliwia przeprowadzenie kabli przez dławnicę kablową bez ryzyka połamania aż do miejsca zacisku żył linii.

Dodatkowa poprawa wyrównania potencjału i ochrony przed wibracjami jest możliwa za pomocą naszej EPN 715 z sześciokątną nakrętką z krawędzią tnącą.

Materiał: mosiądz CuZn39Pb3, galwanizowany niklowany
Wkład żeberkowy: poliamid PA6 V-2
Pierścień uszczelniający:    polichloropren- kauczuk nitrylowy CR/NBR
Pióra kontaktowe: stal szlachetna
O-ring: kauczuk nitrylowy NBR
Gwint łączący: metryczny wg EN 60423
Rodzaj zabezpieczenia: IP68
Materiał: porównaj opis produktu

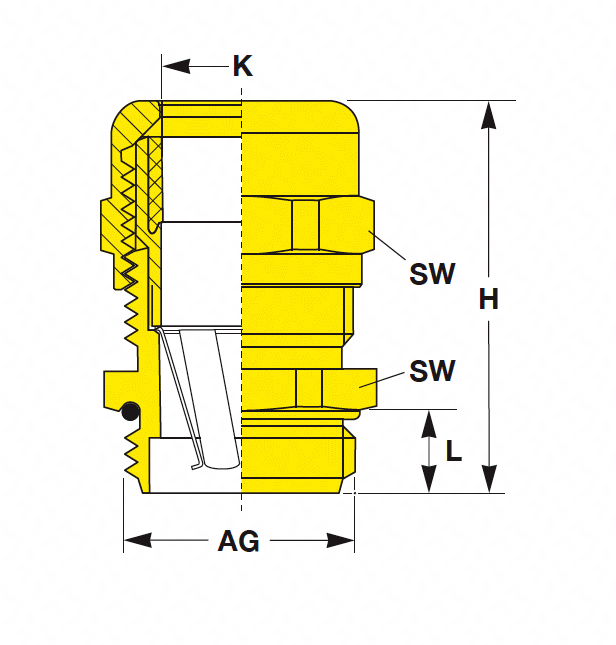

Dławnice kablowe z mosiądzu EMV


Gwint
łączący
AG
Standardowy zakres
zacisku
Długość gwintu łączącego L Wysokość
ogólna
H
Szerokość
klucza
SW
Nr artykułu Zaznacz
M 16 x 1.5 5.0 - 9.0 5.0 30.0 17   EPN 705/ M 16 x 1.5
M 20 x 1.5 9.0 - 13.0 6.0 33.1 22   EPN 705/ M 20 x 1.5
M 25 x 1.5 11.0 - 16.0 7.0 35.0 27   EPN 705/ M 25 x 1.5
M 32 x 1.5 14.0 - 21.0 8.0 39.0 34   EPN 705/ M 32 x 1.5
M 40 x 1.5 19.0 - 27.0 8.0 41.7 43   EPN 705/ M 40 x 1.5
M 50 x 1.5 24.0 - 35.0 9.0 50.1 55   EPN 705/ M 50 x 1.5
M 63 x 1.5 32.0 - 42.0 10.0 52.5 65   EPN 705/ M 63 x 1.5

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
